軽量高強度構造物の接合技術の改善に向けて

＜概要＞

豊橋技術科学大学 建築・都市システム学系とエレクトロニクス先端融合研究所の研究チーム（松本 幸大教授）は、ガラス繊維強化プラスチック（ＧＦＲＰ）材料を用いたボルト接合部の力学挙動の改善法を提案・実証しました。建設用途で用いられる引抜成形ＧＦＲＰ材は強化繊維方向が部材軸方向に揃っているため、ボルト接合部が脆弱であり、設計面で不利となっていました。そこに、高い品質で成形が可能な真空樹脂含浸成形（Vacuum assisted Resin Transfer Molding）によって成形した多軸基材を用いた薄肉ＧＦＲＰ板材を貼付することで、大幅な耐力上昇が実現できることを示しました。加えて、接合部の脆性的な破壊挙動も改善できることを示し、本研究成果により、より安全安心で長寿命・軽量な建設構造物の設計が可能となります。

＜詳細＞

繊維強化プラスチック（ＦＲＰ）は軽量・高強度で耐力性も有する材料であることから、近年、既存建設物の補修・補強のための材料や、歩道橋、水門などに応用が広がっている材料で、今後も応急復旧用の構造物や設備構造への応用が期待されています。ＦＲＰ部材を製造する手法の一つである引抜成形法は、長尺の部材を極めて高い生産性で製造できる成形法であり、建設部材向けのＦＲＰ成形法として広く使われています。しかし、引抜成形法では一般的にＦＲＰ材の強度・剛性を担保する強化繊維が引抜方向（部材の軸方向）に多く配置されることから、ボルトなどで接合した場合、ボルト孔周辺での局所的なダメージや、脆性的な破壊を示すことが知られており、設計の際は注意を要する破壊挙動となっていました。

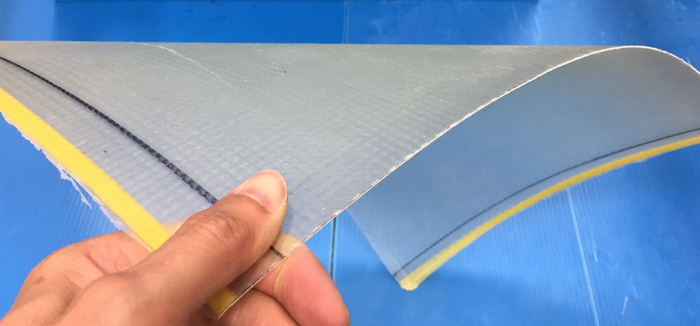

そこで、研究チームは、ＦＲＰ製の船舶や風力発電ブレードなどに用いられる真空樹脂含浸成形（Vacuum assisted Resin Transfer Molding）を応用し、接合部周辺に板厚数ミリメートル程度の複数の繊維方向を有するＧＦＲＰを貼付することで、重量増加や製造コストの増加を最小限に、接合部力学挙動の改善を行う研究を進めてきました。

必要な所に必要な分だけ補強することで、生産性や軽量性を損なわず、繊維強化プラスチックの接合強度を大幅に上昇できることを実験により示しました。また、実験結果と既存の設計式を元として、研究チームが提案する接合部補強法を適用した際の設計式も提案し、設計に応用可能なデータを提供することが出来ました。

＜開発秘話＞

研究チームのリーダーである松本 幸大教授は「繊維強化プラスチックは文字通り繊維を上手く使ってあげることが必要な材料です。これまで実験を通して接合部の破壊形態を観察すること、また様々なＦＲＰの成形法の情報収集を行うことで、このアイデアに至りました。薄い板を貼るだけとは単純ですが、繊維方向を上手く考えることで大きな効果がでたことに驚いています。博士後期課程学生が大変熱心に実験変数の決定と実験計画を立てくれたことで、有用で汎用性のある成果に結びついたと考えています。」と語っています。

＜今後の展望＞

研究チームは、今後、実際の建設構造物を想定した接合部実験や実大相当の実験・解析を通して、提案する接合法の有効性を示していくとともに、既存のＦＲＰ構造物の補強法としても応用できないか、発展を進めていきたいと考えています。

＜論文情報＞

Phan Viet Nhut、 Quang Duc Tran、 Yukihiro Matsumoto： Pin-bearing connection strength of single-bolted pultruded GFRP profiles strengthened by glass fiber sheet、 Polymer Composites、 2022.6. [https://doi.org/10.1002/pc.26774]

Quang Duc Tran、 Nhut Phan Viet、 Yukihiro Matsumoto： Multi-Bolted Connection for Pultruded Glass Fiber Reinforced Polymer's Structure: A Study on Strengthening by Multiaxial Glass Fiber Sheets、 Polymers、 Volume 14、 Issue 8、 1561、 2022.4. [https://doi.org/10.3390/polym14081561]
